Daksystemen & bevestigingsoplossingen
Van éénlaags tot een hybride systeem
In dit artikel worden de meest gangbare mechanische bevestigde platdaksystemen beschreven, met per systeem een overzicht van efficiënte en duurzame Guardian-bevestigingsoplossingen.
De Europese platdakindustrie vertegenwoordigt een jaarlijks volume van circa 450 miljoen m2. De verhouding tussen kunststof en bitumen membranen verschilt per land. In veel Europese landen bedraagt het marktaandeel van bitumen dakbanen nog steeds 60% of meer van het totaal aantal vierkante meters. In de meeste landen is echter een duidelijke trend waarneembaar van een stijgend marktaandeel van kunststof dakafdichtingen. Met name op grote projecten zoals distributiecentra en opslaghallen komen kunststof afdichtingen steeds vaker voor. Het veelzijdige Guardian assortiment biedt oplossingen voor iedere dakopbouw.
Mechanisch bevestigde éénlaagse kunststof daksystemen
Materiaal
- Gewapende PVC, dikte 1,2 - 2,00 mm
- Gewapend TPO/FPO, dikte 1,2 - 2,0 mm
- EPDM, dikte 1,1 - 2,1 mm
Gangbare dakmembraanbreedtes:
1,0 / 1,5 / 1,6 / 2,0 / 2,1 meter
Mechanisch bevestigde éénlaagse kunststof dakmembraansystemen worden toegepast op diverse gebouwtypen, zoals winkelcentra, logistieke centra, scholen, ziekenhuizen, etc. ‘Warmdak’-constructies met een opbouw bestaande uit een dakvloer, dampscherm, isolatie en daar bovenop een kunststof dakmembraan worden veel toegepast op de dakenmarkt.
De éénlaagse gewapende kunststof dakbanen worden aangebracht met een overlap van circa 100/120 mm. De dakbanen worden met warme lucht gelast met een minimaal 40 mm brede lasnaad in de overlap. De rest van de overlap, 60/80 mm, wordt gebruikt voor de mechanische bevestiging van tules en metalen drukverdeelplaten die de dakopbouw bevestigen aan de dakconstructie. De producenten van kunststof dakbanen produceren hun membranen in verschillende breedtes.
Brede rollen van 2 meter of meer worden gebruikt voor dakzones met de laagste windbelasting. In de rand-/perimeter- en hoekzones worden meestal de kleinere baanbreedtes toegepast om de hogere windbelasting in deze zones beter op te vangen. Het aantal benodigde bevestigers per m2, wordt bepaald door de werkelijke windbelasting van het dak, conform de Europese windlastnorm EN 1991-1-4.
Inductielastechniek
Een alternatief voor overlapbevestiging is een methode waarbij door middel van inductielastechniek het dakmembraan aan speciaal ontwikkelde drukverdeelplaatjes wordt verkleefd. Bij deze methode bedraagt de overlapbeedte 60/80 mm. De drukverdeelplaatjes worden niet in de overlap aangebracht maar op de isolatie, volgens een vooraf bepaald patroon (veldbevestiging), afhankelijk van de windbelasting.
Het membraan wordt vervolgens uitgerold over het dak. Elk plaatje wordt d.m.v. het inductielasapparaat (GuardianWeld) verkleefd aan de onderkant van het dakmembraan, zonder het dakmembraan te perforeren.
Guardian bevestigingsoplossingen voor kunststof dakmembraan systemen
Guardian biedt een breed gamma aan drukverdeelplaten en kunststof tules voor een veilige bevestiging van kunststof dakmembraansystemen, zowel op zachte als harde ondergronden (isolatie). Het standaard assortiment van Guardian overlapbevestigers kent rekenwaarden van 500 - 700 N/bevestiger, afhankelijk van het type membraan. De high performance range van het Guardian assortiment behaalt rekenwaarden van maar liefst 700 - 900 N/ bevestiger. De rekenwaarde voor elke membraan - plaatje/tule combinatie is bepaald op basis van grootschalige windkisttesten volgens testmethode EN-16002.
| Guardian standaard overlapbevestigers voor kunststof dakmembraansystemen |
|---|
| Rekenwaarden van 500 - 700 N/bevestiger |
| SP 40 drukverdeelplaat; rond, onderzijde plat of met kom |
| SP 8240 drukverdeelplaat; langwerpig, onderzijde plat of met kom |
| R 48/R 50 kunststof tule, rond |
| SP 50 drukverdeelplaat; rond, onderzijde plat of met kom |
| SPA 8240 drukverdeelplaat; langwerpig, onderzijde plat of met kom, voor verwerking met schroefautomaat |
| Guardian high performance overlapbevestigers voor kunststof dakmembraansystemen |
|---|
| Rekenwaarden van 700 - 900 N/bevestiger |
| SPBA 8240 getande drukverdeelplaat; voor verwerking met schroefautomaat |
| RB 48/ RB 50 getande kunststof tule; rond |
| Inductietechniek |
|---|
| GuardianWeld inductiesysteem voor de bevestiging van PVC, TPO/FPO en EPDM dakmembraansystemen |
Mechanisch bevestigde éénlaagse bitumineuze daksystemen
Materiaal
- Versterkt SBS, dikte 3,5 - 5,5 mm
- Versterkt APP, dikte 3,5 - 5,0 mm
- Gangbare membraanbreedte: 1,0 m
Mechanisch bevestigde éénlaagse bitumineuze daksystemen worden zowel in de woningbouw als op commerciële en niet-commerciële gebouwen toegepast. Kouddak-systemen met houten dakvloer maar vooral warmdak-constructies met een opbouw van dakconstructie (dampscherm)isolatie en daar bovenop een éénlaagse bitumineuze dakmembraan, komen veel voor op de Noord-Europese markt.
Een belangrijk kenmerk van éénlaagse bitumineuze membranen is dat deze tegenwoordig geproduceerd worden met een hoogwaardig polyester als versterking. Deze dakbanen worden meestal geïnstalleerd met een overlap van ca. 120 mm. De volledige overlap wordt gelast met een brander of fohn. De mechanische bevestigers die de dakopbouw aan de dakconstructie bevestigen, worden geïntegreerd in de gelaste overlap. De meest gangbare membraanbreedte is 1,0 m. Het benodigd aantal bevestigers is afhankelijk van de windbelasting van het dak, volgens de Europese windlastnorm EN 1991-1-4.
Guardian bevestigingsoplossingen voor éénlaagse bitumineuze dakmembraansystemen
Guardian biedt een breed gamma aan drukverdeelplaten, kunststof tules en bevestigers voor een veilige bevestiging van éénlaagse bitumineuze dakmembraansystemen, zowel op zachte als harde ondergronden (isolatie). Het standaard assortiment van Guardian overlapbevestigers kent rekenwaarden van 450 - 650 N/bevestiger, afhankelijk van het type membraan.
De high performance range van het Guardian assortiment behaalt rekenwaarden van 650 - 850 N/bevestiger. De rekenwaarde voor elke membraan/plaat-tule combinatie wordt bepaald op basis van grootschalige windkisttesten volgens testmethode EN-16002.
| Guardian standaard overlapbevestigers voor éénlaagse bitumineuze systemen |
|---|
| Rekenwaarden van 450 - 650 N/bevestiger |
| SP 40 drukverdeelplaat; rond, onderzijde plat of met kom |
| SP 50 drukverdeelplaat; rond, onderzijde plat of met kom |
| SP 8240 drukverdeelplaat; langwerpig, onderzijde plat of met kom |
| SPA 8240 drukverdeelplaat; langwerpig, onderzijde plat of met kom, voor verwerking met schroefautomaat |
|
R 48/R 50 kunststof tule; rond |
Mechanisch bevestigde meerlaagse bitumineuze daksystemen
Materiaal
- Basislaag: Polyester versterkt SBS of
APP, dikte 2,5 - 3,0 mm (2500 - 3500 g/m2) - Toplaag: Glas/polyester versterkte SBS of
APP, dikte 3,5 - 5,0 mm (4000 - 5000 g/m2) - Gangbare membraanbreedte: 1,0 m
Mechanisch bevestigde meerlaagse bitumineuze daksystemen worden zowel in de woningbouw als op commerciële en niet-commerciele gebouwen toegepast. Kouddak-systemen met houten dakvloer maar vooral warmdak-constructies met een opbouw van dakconstructie-dampscherm-isolatie en daar bovenop het meerlaags bitumineuze dakmembraansysteem, komen veel voor in de markt.
Op het Europese platdak zien we een grote variëteit in meerlaagse bitumineuze systemen. Kenmerkend voor deze systemen is dat de basislaag veelal een hoogwaardigere polyesterversterking heeft in vergelijking met de traditioneel gebrande en gekleefde systemen. Dit geeft het membraan de benodigde sterkte wanneer tules en drukverdeelplaatjes worden gebruikt om de dakopbouw te bevestigen aan de dakconstructie.
Er zijn 2 methoden voor het mechanisch bevestigen van meerlaagse bitumineuze systemen
Methode 1 Veldbevestiging
De drukverdeelplaten of tules worden bevestigd in de onderlaag volgens een vooraf bepaald patroon, onafhankelijk van de overlappen van de onderlaag (veldbevestiging). Dit gebeurt in symmetrische patronen of in patronen aangepast aan de specifieke dakconstructie. Wanneer de onderlaag is aangebracht wordt vervolgens de toplaag gebrand, of verkleefd d.m.v. warme bitumen op de onderlaag.
Methode 2 Overlapbevestiging
Deze methode wordt veel toegepast in Scandinavische landen. De plaatjes of tules worden bevestigd in de 10 cm brede overlap van de onderlaag. De overlap wordt vervolgens gebrand op dezelfde wijze als bij de éénlaagse bitumineuze systemen. Vervolgens wordt de toplaag gebrand, of verkleefd d.m.v. warme bitumen, op de onderlaag.
Guardian bevestigingsoplossingen voor meerlaagse bitumineuze dakmembraansystemen
Guardian biedt een breed gamma aan drukverdeelplaten en kunststof tules voor een veilige bevestiging van meerlaagse bitumineuze dakmembraansystemen, zowel op zachte als harde ondergronden (isolatie). Het standaard assortiment van Guardian overlapbevestigers kent rekenwaarden van 450 - 650 N/bevestiger, afhankelijk van het type membraan. De high performance range van het Guardian drukverdeelplaten en tules assortiment behaalt rekenwaarden van maar liefst 650 - 900 N/bevestiger. De rekenwaarde voor elke membraan/plaat-tule combinatie wordt bepaald op basis van grootschalige windkisttesten volgens testmethode EN-16002.
| Guardian bevestigers voor meerlaagse bitumineuze dakmembraansystemen |
|---|
| Rekenwaarden van 700 - 900 N/bevestiger |
| Methode 1 |
| SP 70 drukverdeelplaat; rond, onderzijde plat of met kom |
| R 75 standaard tule |
| Methode 2 |
| SP 40 drukverdeelplaat; rond, onderzijde plat of met kom |
| SP 50 drukverdeelplaat; rond, onderzijde plat of met kom |
| R 48/R 50; standaard tule |
Gebrande en met warme bitumen verkleefde één en meerlaagse bitumineuze daksystemen
Materiaal
- Onderlaag: Glas versterkt SBS of APP dikte 2,5 - 3,5 mm/m2)
- Glas/polyester versterkt SBS of APP dikte 2,5 - 3,5 mm /m2)
- Toplaag: Glas/polyester versterkt SBS of APP dikte 3,5 - 5,0 mm (4000 - 5000 g/m2)
- Gangbare dakmembraanbreedte: 1,0 m
Gebrande en met warme bitumen verkleefde één- en meerlaagse bitumineuze daksystemen worden veel toegepast. De dakbanen worden verkleefd op de ondergrond. Deze systemen worden direct op de dakconstructie verkleefd, bijvoorbeeld op beton, of op mechanisch bevestigde isolatieplaten of onderlagen (geschikt voor verkleving).
De isolatieplaten worden door middel van drukverdeelplaten of tules aan de dakconstructie bevestigd. Het vereiste bevestigingspatroon (aantal bevestigers per m2) wordt bepaald door de windbelasting van het dak volgens de Europese windbelastingnorm EN 1994-1-4.
| Guardian bevestigers voor isolatieplaten en onderlagen |
|---|
| SP 70 drukverdeelplaat; rond, onderzijde plat en met kom (dikte 0,70 mm) |
| R 75 tule |
Verlijmde éénlaagse kunststof daksystemen
Materiaal
- PVC, TPO of EPDM met of zonder vlies aan de onderzijde.
- Gangbare dakmembraanbreedte: 1,0 m, 1,5 m, 2,0 m
Verlijmde éénlaagse kunststof dakmembraansystemen komen regelmatig voor in diverse Europese landen. Het dakmembraan wordt volledig of partieel verlijmd op de ondergrond, afhankelijk van de windbelasting en daksysteem. De systemen worden veelal verlijmd op mechanisch bevestigde isolatieplaten of onderlagen, platen (geschikt voor verlijming).
De isolatieplaten of onderlagen worden door middel van drukverdeelplaten of tules aan de dakconstructie bevestigd. Het vereiste bevestigingspatroon (aantal bevestigers per m2) wordt bepaald door de windbelasting van het dak volgens de Europese windbelasting norm EN 1994-1-4.
| Guardian bevestigers voor isolatieplaten |
|---|
| SP 70 drukverdeelplaat; rond, onderzijde plat en met kom (dikte 0,70 mm) |
| R 75 tule |
Isolatieplaten gelijmd op dakconstructie
Op de dakvloer verlijmde isolatieplaten kunnen in diverse patronen met lijm worden bevestigd, afhankelijk van de windbelasting van het dak. De rest van de componenten worden vervolgend aan de isoaltie verlijmt. Voor alle andere gebouwtypen en dakconstructies is de mechanisch bevestiging van isolatieplaten met Guardian tules en drukverdeelplaten duidelijk in het voordeel ten opzichte van verlijmde platen.
Voordelen mechanische bevestiging van isolatieplaten:
- Besparing in verwerkingstijd, vooral wanneer de isolatie meerlaags wordt aangebracht
- Belangrijke beparing in verwerkings- en materiaalkosten
- Verwerking mogelijk bij lage temperaturen
- Volledig droge ondergrond is niet noodzakelijk
- Mogelijkheid om zeer accurate windlastberekeningen uit te voeren
- Beperkte koudebruggen door kunststof Guardian tules
- Demontabel/hergebruik circulair
Hybride daksystemen
Bij mechanisch bevestigen van platte daken komt het vaker voor dat in de hoek en randzone smallere dakbaanbreedtes of stormbanen toegepast worden.
Door gebruik te maken van het GuardianWeld inductiesysteem in deze zones, kan eenzelfde dakbaan breedte gebruikt worden over het gehele dak. De bevestigers die normaliter nodig zijn voor de bevestiging van de stormbanen of het doorparkeren van de dakbaan, worden vervangen door GuardianWeld inductie bevestigers.
Geschikt voor pvc, tpo, epdm (europese) dakbedekking.
Voordelen op een rij:
- Één baanbreedte per project nodig
- Hoek en randzone sneller waterdicht ten opzichte van traditioneel mechanisch bevestigen
- Combinatie van traditioneel & innovatief systeem
- Reductie in totaal aantal bevestigers
- Geen stormbanen, waardoor er minder overlappen nodig zijn
| Systeem | Standaard bevestigers | GuardianWeld inductiebevestigers | Overlap meters | Membraan oppervlakte |
|---|---|---|---|---|
| Traditioneel mechanisch bevestigd | 4484 pcs | - | 1390 m | 1070 m² |
| Hybride systeem | 2064 pcs | 1032 pcs | 640 m | 980 m² |
Voorbeeld project
Gebouw centraal in Nederland
- Hoogte: 12,5m
- Oppervlakte: 7000m2
- Hoek en randzone: 900m2

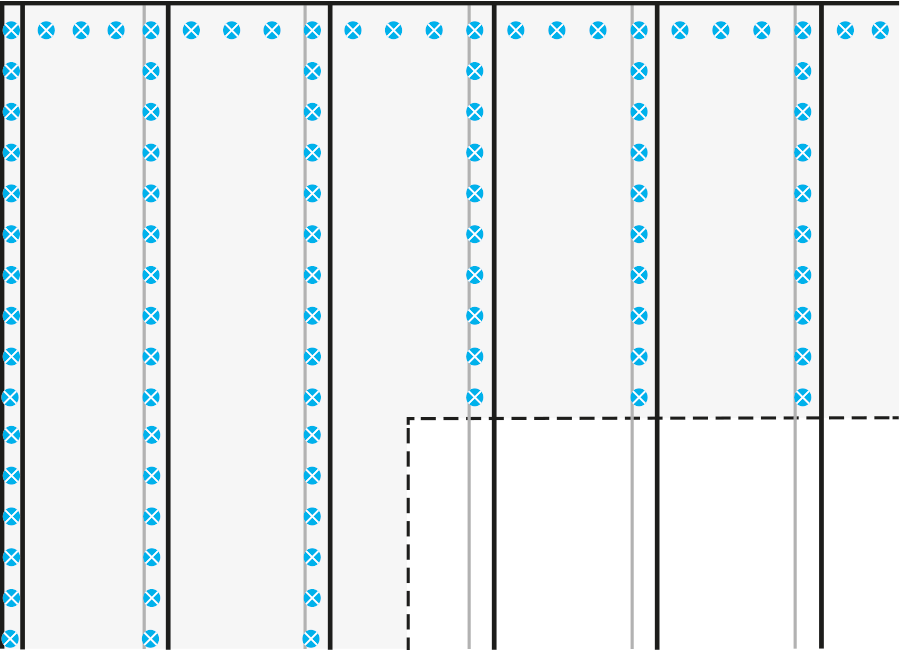

Voorbeeld hoek en randzone met stormbanen en doorparkeren

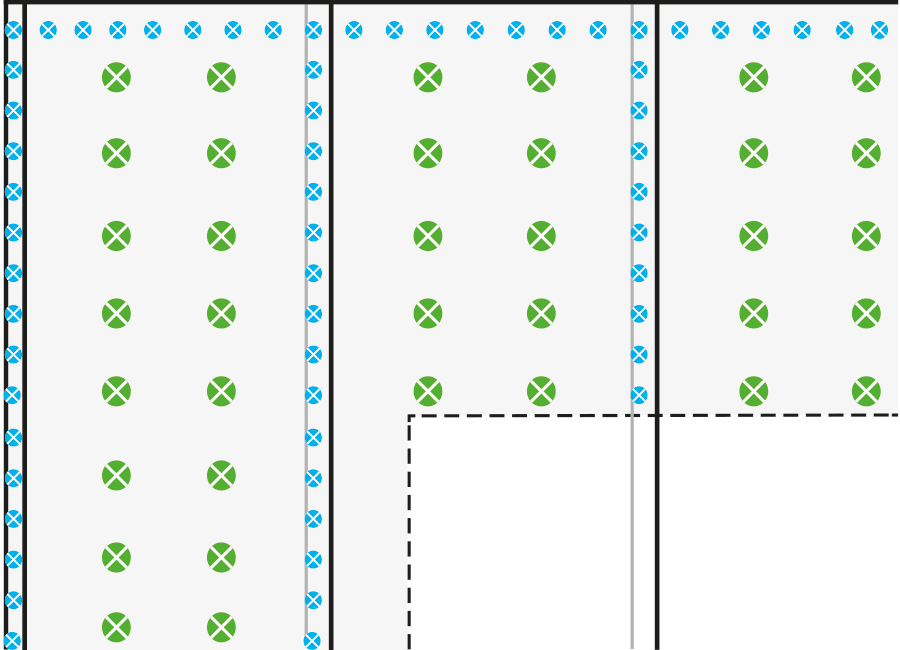

Voorbeeld Guardian hybride systeem met twee middenlijnen
